水流調整スカッパー A-402 マス目 120mm(4吋)

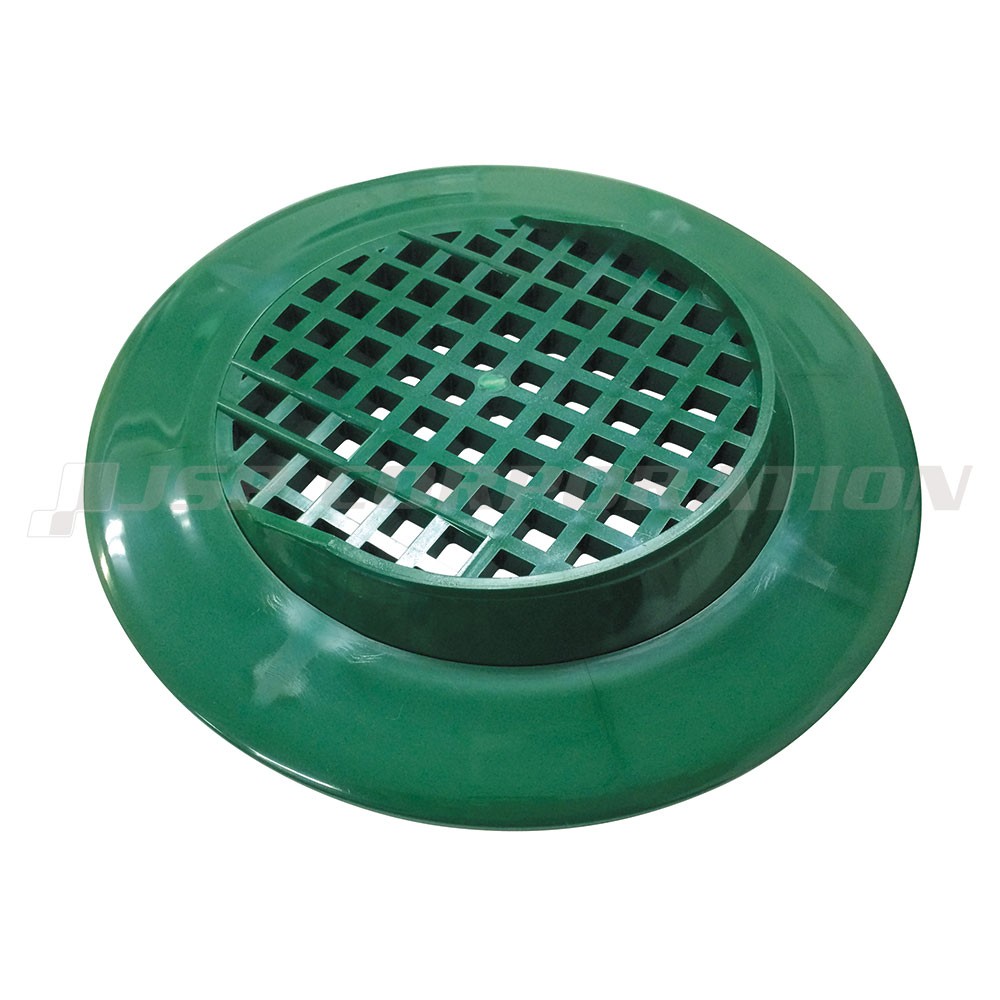

本体表面
本体裏面

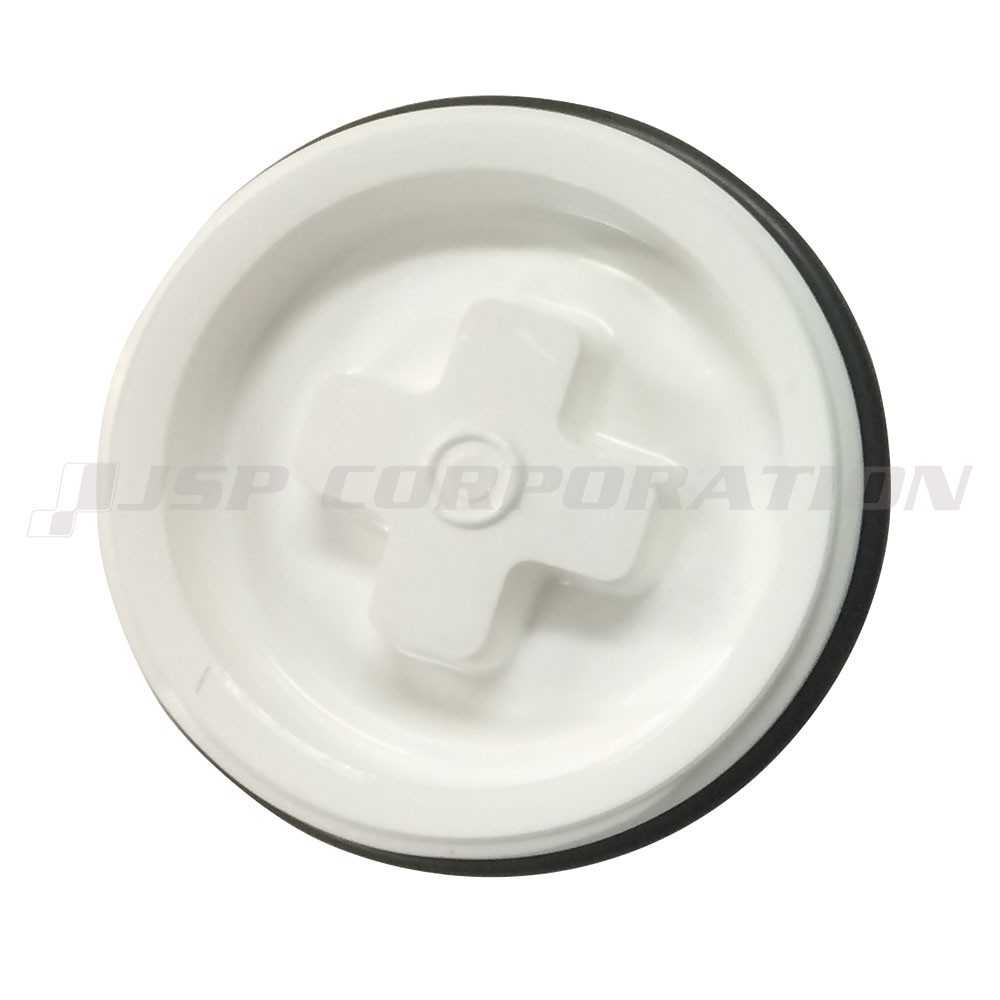

キャップ裏面(Oリング付き)
水流調整スカッパー A-402 マス目 120mm(4吋)
イケダ商会
水流調整スカッパー A-402 マス目 120mm(4吋)
商品番号：Q4XIKDG00026
メーカー希望価格：￥3,575
ネオプライス：￥3,397（税込）
獲得予定ポイント：30ポイント
ショッピングモールでの取り扱い情報
送料
※送料について
在庫状況
お取り寄せ
商品情報
■外径120mm
■マス目
■本体モスグリーン、フタホワイト
■マス目
■本体モスグリーン、フタホワイト
●イケダ商会のボート用スカッパーです。
≪水流調整及び取り扱い≫
●フィンカバーの向きを調整し、水の流量バランスをとります。
1、リングをラジオペンチ等でつまみ縮めて外します。
2、フィンカバーを持ち上げ、任意の位置にセットします。
3、リングを上部より押し込み、スカッパー本体のリング溝に確実にセットします。
4、フィンカバーを左右舷共少しキール向きにすると最大流入になります。
※フィンカバーのフィン部を0.5mm刻みの高さで削り取ることで調整可能です。
●フィンカバーの目詰まりはフィンカバーを外すことにより付着物を除去できます。
●スカッパー本体はホルソーで穴開け後切り込みを入れて下さい。又、取り付け箇所の板厚は均一にして下さい。外板側にスカッパー本体のフランジを密着させて内部側のナット部で歪みを調整して下さい。
≪水流調整及び取り扱い≫
●フィンカバーの向きを調整し、水の流量バランスをとります。
1、リングをラジオペンチ等でつまみ縮めて外します。
2、フィンカバーを持ち上げ、任意の位置にセットします。
3、リングを上部より押し込み、スカッパー本体のリング溝に確実にセットします。
4、フィンカバーを左右舷共少しキール向きにすると最大流入になります。
※フィンカバーのフィン部を0.5mm刻みの高さで削り取ることで調整可能です。
●フィンカバーの目詰まりはフィンカバーを外すことにより付着物を除去できます。
●スカッパー本体はホルソーで穴開け後切り込みを入れて下さい。又、取り付け箇所の板厚は均一にして下さい。外板側にスカッパー本体のフランジを密着させて内部側のナット部で歪みを調整して下さい。
更新日：2023年11月17日
| 外径 | 取付(差込)厚 | フィン形状 | 本体セット | 蓋 | ★編みキャップ | ★パイプ受け | ★パイプキャップ | ★パイプセット |
|---|---|---|---|---|---|---|---|---|
| 85mm | 4.5~12mm | タテ目 | A-301 | F-2NS | C-9/C-10 | P-1 | P-1C | パイプ長さ50cm/100cm |
| 85mm | 4.5~12mm | マス目 | A-302 | F-2NS | C-9/C-10 | P-1 | P-1C | パイプ長さ50cm/100cm |
| 100mm | 5〜11mm | タテ目 | A-351 | F-3NS | C-20/C-21/C-22 | P-2 | P-2C | パイプ長さ50cm/100cm |
| 100mm | 5〜11mm | マス目 | A-352 | F-3NS | C-20/C-21/C-22 | P-2 | P-2C | パイプ長さ50cm/100cm |
| 100mm | 12〜18mm | タテ目 | A-351L | F-3NS | C-20/C-21/C-22 | P-2 | P-2C | パイプ長さ50cm/100cm |
| 120mm | 5.5〜16mm | タテ目 | A-401 | F-4NS | C-30/C-31 | P-3 | P-3C | |
| 120mm | 5.5〜16mm | マス目 | A-402 | F-4NS | C-30/C-31 | P-3 | P-3C |
★マークは本体セットに対応するオプション商品です。
| 外径 | 取付(差込)厚 | フィン形状 | 本体セット | 蓋 | ★編みキャップ | ★パイプ受け | ★パイプキャップ | ★パイプセット |
|---|---|---|---|---|---|---|---|---|
| 58mm | データ無 | タテ目 | A-01 | F-1 | ||||
| 60mm | データ無 | 目無し | A-01新 | F-1 | ||||
| 68mm | 8mm | タテ目 | A-01改 | F-1 | ||||
| 85mm | 〜41mm | タテ目 | A-11 | F-2 | C-9/C-10 | P-1 | P-1C | パイプ長さ50cm/100cm |
| 85mm | 〜41mm | マス目 | A-12 | F-2 | C-9/C-10 | P-1 | P-1C | パイプ長さ50cm/100cm |
| 100mm | 〜42.5mm | タテ目 | A-21 | F-3 | C-20/C-21/C-22 | P-2 | P-2C | パイプ長さ50cm/100cm |
| 100mm | 〜42.5mm | マス目 | A-22 | F-3 | C-20/C-21/C-22 | P-2 | P-2C | パイプ長さ50cm/100cm |
| 100mm | 〜42.5mm | マス目大 | A-23 | F-3 | C-20/C-21/C-22 | P-2 | P-2C | パイプ長さ50cm/100cm |
| 100mm | データ無 | タテ目 | A-31 | F-3 | C-20/C-21/C-22 | P-2 | P-2C | パイプ長さ50cm/100cm |
| 100mm | 〜74.5mm | マス目 | A-32 | F-3 | C-20/C-21/C-22 | P-2 | P-2C | パイプ長さ50cm/100cm |
| 100mm | 〜74.5mm | マス目大 | A-33 | F-3 | C-20/C-21/C-22 | P-2 | P-2C | パイプ長さ50cm/100cm |
| 110mm | 47〜75mm | タテ目 | A-21W | F-3 | ||||
| 110mm | 47〜75mm | マス目 | A-22W | F-3 | ||||
| 110mm | 47〜75mm | マス目大 | A-23W | F-3 | ||||
| 110mm | 75〜105mm | タテ目 | A-31W | F-3 | ||||
| 110mm | 75〜105mm | マス目 | A-32W | F-3 | ||||
| 110mm | 75〜105mm | マス目大 | A-33W | F-3 | ||||
| 85mm | 8mm | タテ目 | A-11NM | F-2 | C-9/C-10 | P-1 | P-1C | パイプ長さ50cm/100cm |
| 85mm | 8mm | マス目 | A-12NM | F-2 | C-9/C-10 | P-1 | P-1C | パイプ長さ50cm/100cm |
| データ無 | データ無 | データ無 | A-20NM | |||||
| 100mm | 10mm | タテ目 | A-21NM | F-3新 | C-20/C-21/C-22 | P-2 | P-2C | パイプ長さ50cm/100cm |
| 100mm | 10mm | マス目 | A-22NM | F-3新 | C-20/C-21/C-22 | P-2 | P-2C | パイプ長さ50cm/100cm |
| 119mm | 12mm | タテ目 | A-41S | F-4NS | C-30/C-31 | P-3 | P-3C | |
| 119mm | 12mm | マス目 | A-42S | F-4NS | C-30/C-31 | P-3 | P-3C |
★マークは本体セットに対応するオプション商品です。
