10.4型カラー液晶 GPSプロッター魚探 HE-101GPII-Di-Bo GPSアンテナ内蔵仕様 600W 50/200kHz 2周波

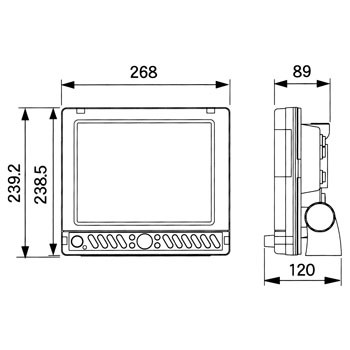

寸法図

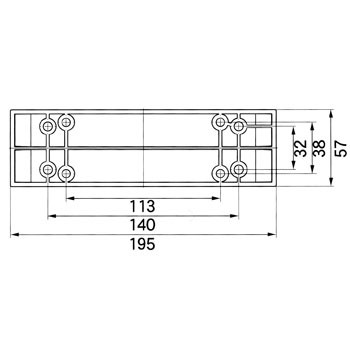

架台寸法図

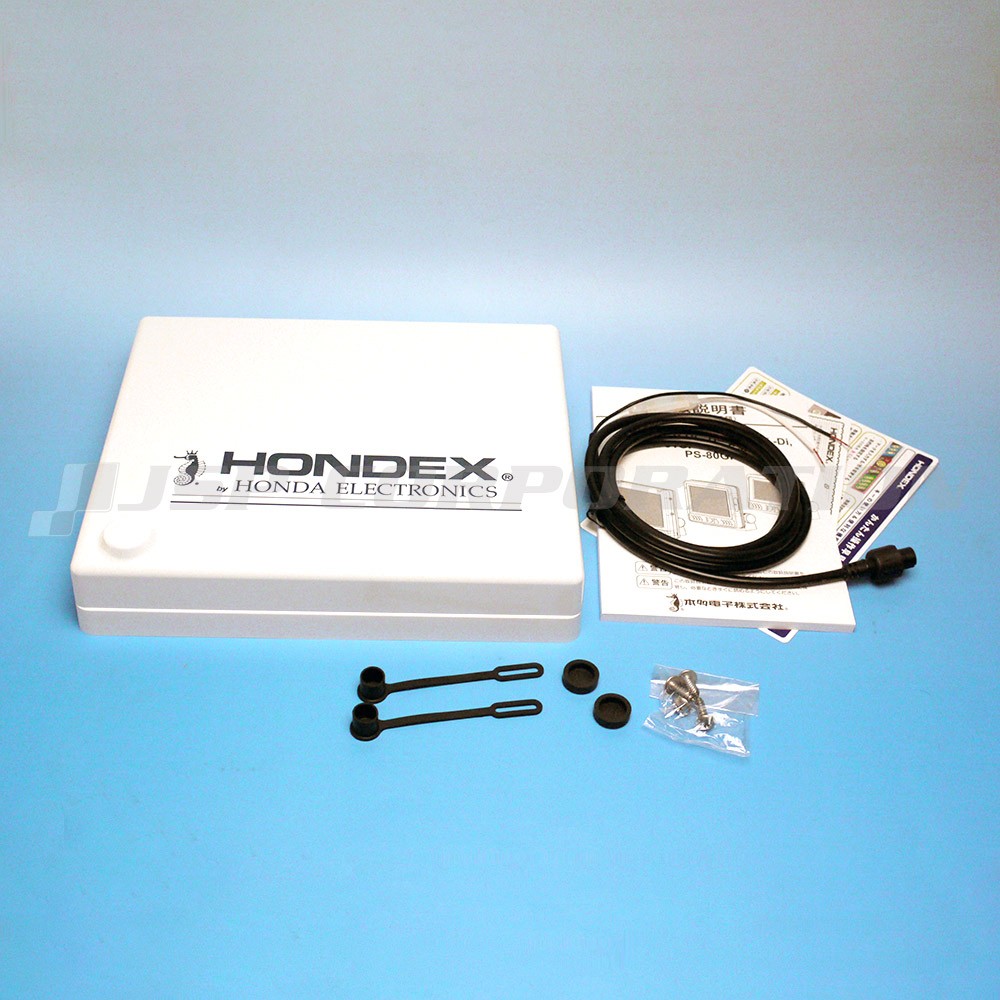

付属品１　電源コード(DC06 2P-2m)、魚探カバー(CV02)、架台取付用ネジ(4本)、インダッシュ取付用ネジ(4本)、ケーブルキャップ(2個)、コネクターキャップ(2個)、操作説明書

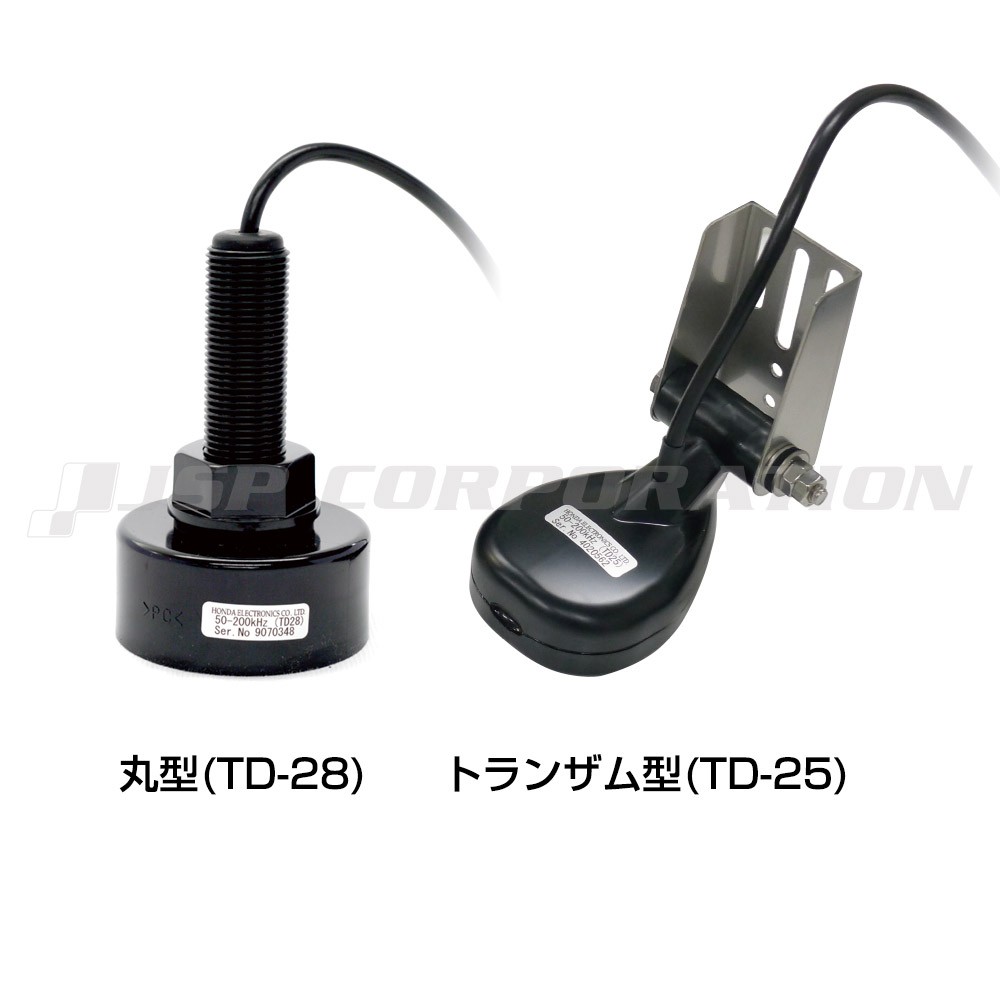

付属品２　丸型(TD28)またはトランザム(スキマー)型(TD25)振動子のいずれかを選択

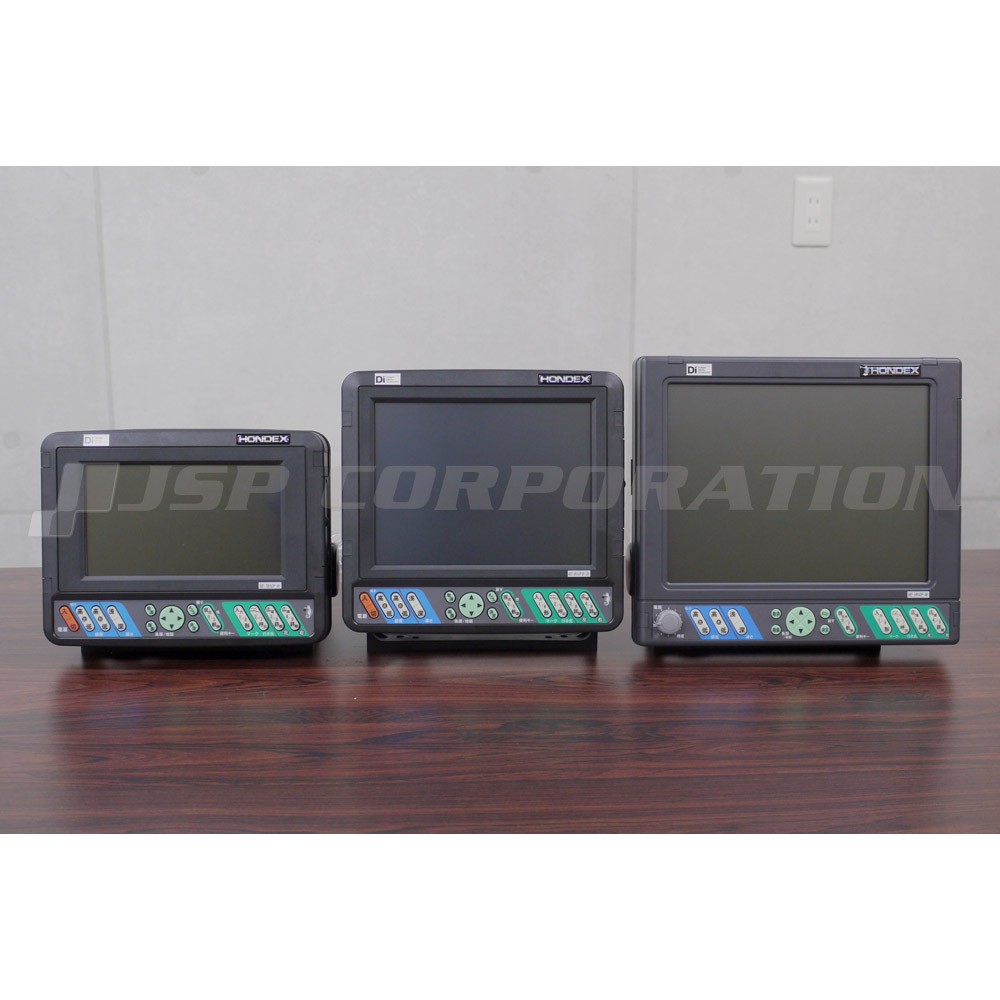

左から7型ワイド、8.4型、10.4型

寸法図

架台寸法図

付属品１　電源コード(DC06 2P-2m)、魚探カバー(CV02)、架台取付用ネジ(4本)、インダッシュ取付用ネジ(4本)、ケーブルキャップ(2個)、コネクターキャップ(2個)、操作説明書

付属品２　丸型(TD28)またはトランザム(スキマー)型(TD25)振動子のいずれかを選択

左から7型ワイド、8.4型、10.4型

HONDEX(ホンデックス)
10.4型カラー液晶 GPSプロッター魚探 HE-101GPII-Di-Bo GPSアンテナ内蔵仕様 600W 50/200kHz 2周波
商品番号：GRP_HE-101GPII-DI-C

メーカー希望価格：￥275,000

ネオプライス：￥275,000（税込）

獲得予定ポイント：2,750ポイント

ショッピングモールでの取り扱い情報

楽天市場店　取扱い無し

Yahoo!店　取扱い無し

送料当店負担※送料について

在庫状況

振動子	モデル
振動子	HE-101GPII-Di-Bo
トランザム型(TD-25)振動子	完売
丸型(TD-28)振動子	完売

※説明を見る

商品情報

▶ この商品について質問するレビュー 0件 Q&A 0件

＜基本＞
■表示画面：10.4型カラー液晶(横型)
■表示ドット数：640×480
■電源電圧：DC11～35V
■消費電力/電流(平均)：約20W 1.6A/12V
■サイズ(mm)：W268×D120×H239.2
■本体重量：約2.3kg
■付属品：振動子(選択：TD28/TD25 3P-8m)、電源コード(DC06 2P-2m)、魚探カバー(CV02)、取扱説明書

＜魚探機能＞
■周波数：50/200kHz
■出力：600W
■水深表示範囲※1：（最大）0-1000m、（最小）0-5m
■背景色：4色
■色配列：5種類
■オート機能：メニュー内
■深度アラーム：OFF/ON
■拡大：OFF/自動/手動/海底固定
■拡大倍率：2倍/4倍/8倍

＜GPS機能＞
■縮尺：0.005～200NM(km)
■プロット間隔(時間)：1、5、10、20、30秒　1、2、5、10、20分
■記憶点数：航跡32,000点/マーク24,000点
■航跡表示色：7色
■作図機能：○
■地図塗りつぶし/回転：○
■地図データ：全国詳細地図内蔵
■潮汐グラフ：○
■NMEA出力：○
■アンテナ：標準内蔵※2

※1　水深表示範囲は測深能力を意味しておりません。

●スリム＆スマートなコンパクトなボディに高精細・高輝度の10.4型大画面を搭載し、見やすさバツグン！
・高機種モデルで好評のボンディング液晶を採用。液晶ディスプレイとカバーガラスを特殊技術で張り付けることで空気層を無くし、視認性を向上させるとともに、結露を防
●HONDEX独自の最新デジタル技術を塔載
・見たい水深に合わせた、クリアで分かりやすい映像表現が可能になりました。おさかなレベル機能や全画面感度調整など、今までありそうでなかったデジタルならではの付加機能も搭載。
●見やすい全国詳細地図
・高性能CPU採用で、描画速度は業界トップクラス！全国の海岸線を詳細に網羅しています。地名はもちろん、大きく見やすい日本語文字表記。

※振動子が丸型(TD-28)とトランザムタイプ(TD-25)の2種類よりお選びいただけます。丸型は船底に接着もしくはインナーハルを使用して取付します。トランザムタイプはトランザムに付属の金具でネジ止めします。

スペック表

GPSプロッターデジタル魚探 HE-101GP-Di
■基本
表示画面	10.4型カラー液晶(横型)
表示部ドット数	640×480
電源電圧	DC11～35V
消費電力/電流(平均)	約20W 1.6A/12V
サイズ(mm)	W268×D120×H239.2
本体重量	約2.3kg
付属品	振動子(選択：TD28/TD25 3P-8m)、電源コード(DC06 2P-2m)、魚探カバー(CV02)、取扱説明書
■魚探部
周波数	50/200kHz
出力	600W
水深表示範囲※1	（最大）0-1,000m、（最小）0-5m
背景色	4色
色配列	5種類
オート機能	メニュー内
深度アラーム	OFF/ON
拡大	OFF/自動/手動/海底固定
拡大倍率	2倍/4倍/8倍
■GPSプロッター部
縮尺	0.005～200NM(km)
プロット間隔(時間)	1、5、10、20、30秒　1、2、5、10、20分
記憶点数	航跡32,000点/マーク24,000点
航跡表示色	7色
作図機能	○
地図塗りつぶし/回転	○
地図データ	全国詳細地図内蔵
潮汐グラフ	○
気象情報表示	○(DGPSアンテナ仕様のみ)
NMEA出力	○
アンテナ	標準内蔵※2

※1　水深表示範囲は測深能力を意味しておりません。
※2　アンテナ内蔵のため、取付場所によっては受信できない場合があります。

補修用品・オプション品適合表

■振動子
TD28	50/200kHz　6m　プラグ3P	丸型タイプ
TD25	50/200kHz　6m　プラグ3P	トランザム(スキマー型)タイプ
EK02	3m　プラグ3P	振動子用延長コード
EK03	10m　プラグ3P	振動子用延長コード
■万能パイプ
BP05	パイプサイズ φ22×660mm	パイプ材質：耐衝撃プラスティック
BP10	パイプサイズ φ25×800mm	パイプ材質：SUS304
SK05	TD28用	取付先金具
■水温センサー
TC01G	3m　プラグ8P	トランザムタイプ海水には適しません
TC01C	6m　プラグ8P	トランザムタイプ海水には適しません
TC03-05	5m　プラグ8P	トランザムタイプ海水対応品
TC03-10	10m　プラグ8P	トランザムタイプ海水対応品
TC02ES	15m　プラグ8P	トランザムタイプ海水対応品
TCT01	TC02ES用	取付金具
TC02CS	15m　プラグ8P	スルーハルタイプ海水対応品
TCK01	TC02CS用	キングストン
EK11	3m　プラグ8P	水温センサー用延長コード海水対応品
■電源
DC06	2m-5A プラグ2P
バッテリーセット BS06
バッテリーのみ	バッテリーセット用	スペアパーツ
充電器 V-410	バッテリーセット用	スペアパーツ
カバー CV03	バッテリーセット用	スペアパーツ
■GPSアンテナ
GP-16H(L)	10m	GPSアンテナ
DGP-12JB	15m	DGPSアンテナ
AD01	ステンレス製 DGP-12JB用	可倒式アンテナ台
■魚探ボックス
固定取付型
移動(持ち運び)型
移動(持ち運び)型バッテリー＆充電器付き
■魚探カバー
CV02
■キャップ
GC01	ゴム製　2個セット	水温センサー、電源コード、振動子用
GC02	ゴム製　2個セット	φ15コネクタ用
■架台
架台
ノブボルト
ワッシャー
防振ゴム
