配線コネクター 車側

商品番号：56023

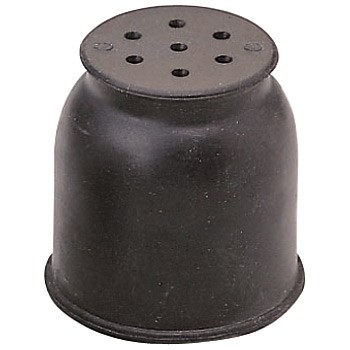

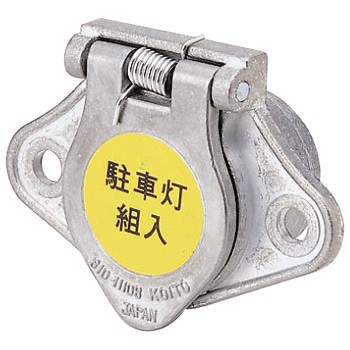

●車側ソケット＆カバー

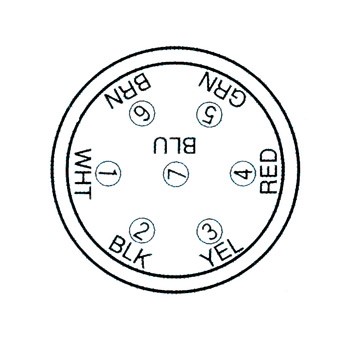

●端子番号別配線カラーチャート
・端子No.1　配線カラー：WHT 白　配線機器：アース
・端子No.2　配線カラー：BLK 黒　配線機器：駐車灯
・端子No.3　配線カラー：YEL 黄　配線機器：左ウインカー
・端子No.4　配線カラー：RED 赤　配線機器：ストップランプ
・端子No.5　配線カラー：GRN 緑　配線機器：右ウインカー
・端子No.6　配線カラー：BRN 茶　配線機器：テールランプ
・端子No.7　配線カラー：BLU 青　配線機器：バックランプ
※現状No.2の駐車灯の配線は必要ありません。
