GPSプロッタ魚探　アンテナ内蔵 YFHVI104-F66i 2ステーション対応標準装備 50/200kHz 600W 2周波

商品情報

■タイプ：10.4型ワイドカラー液晶
■表面画面：横型/縦型/縦逆/横逆
■表面部ドット数：640Ｘ480
■電源電圧：DC11-35V
■消費電力/電流（平均）：約20W 1.6A-12V

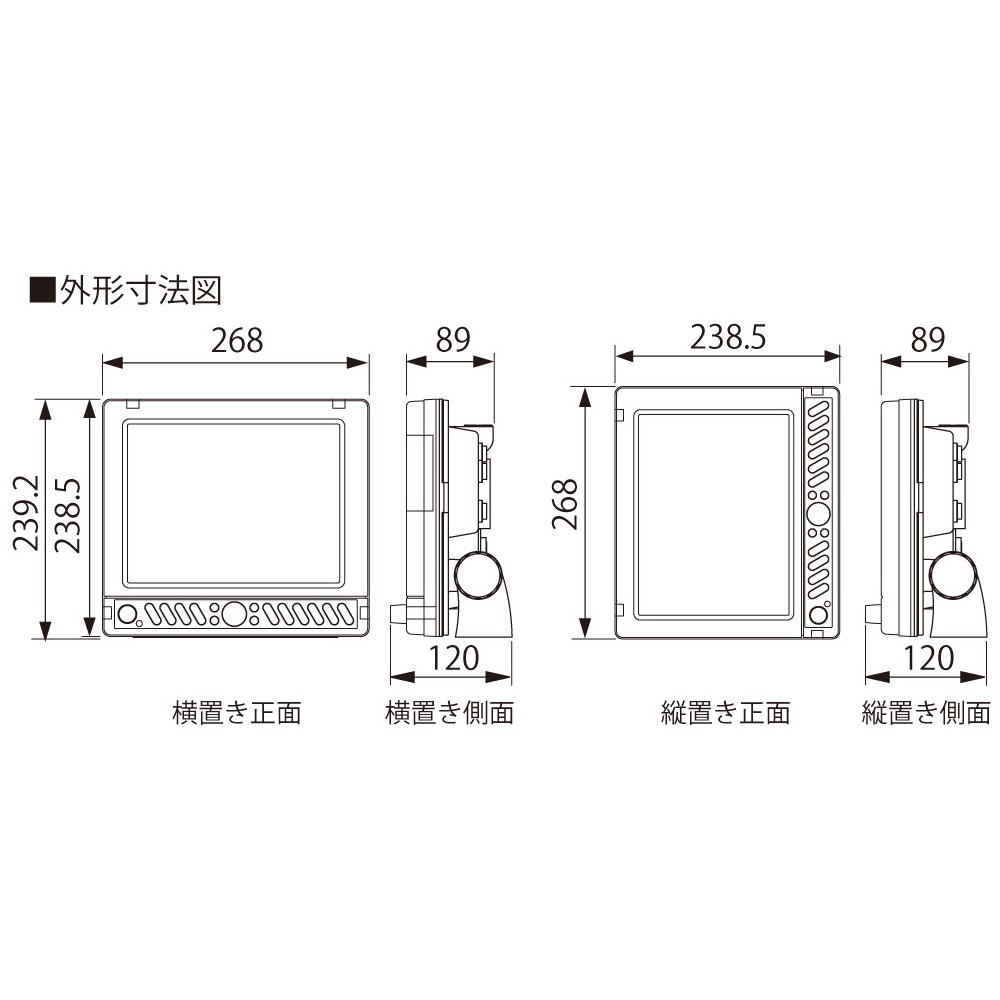

■本体寸法：横置　268HX238.5WX130Dmm
　　　　　　縦置　239.2HX268WX120Dmm
■本体質量：約2.3kg　

魚探
■出力周波数：600W 50/200kHz
■推進表示範囲：0～1000m
■魚探自動設定・拡大・拡大倍率・Aモード・フィッシュアラーム・深度アラーム・画像送り・水温補正・メニュー内容記憶・システムリセット

プロッター
■縮尺サイズ：0.005～500NM
■プロット間隔：1～20分又は0.01-2NM間隔
■航跡記憶点数：32000点+（8000点×4）
■マーク記憶点数：目的地　1000点+（250×4）、イベント　24000点+（6000点×4）
■作図機能・地図塗潰/回転・ルート機能・潮汐グラフ・NMEA出力

●NEW 従来の振動子TD-28にネジ溝を切ったことで、イケス内Ｇスカッパーに取り付けられるようになりました。
●NEW 現在の船速に応じて、、時間マーカーのエッジまでの所要時間と距離を表示が追加しました。
●おさかな深度表示、おさかなサイズ表示に海底からの高さ、また海面からの深さ表示（単位：m）を追加しました。
●ヘディングセンサー内蔵アンテナ、ヘディングセンサー対応（いずれもオプション）
●全機種にGPSアンテナを内蔵
●最新デジタル技術により、シャープで雑音（ノイズ）の少ない高品質な画像表現を実現
●ボンディング処理液晶の採用で、視認性を向上させるとともに結露を防止！
●デジタルならではの多彩な機能が満載
●おさかなサイズ表示‐好評のおさかなキャラクターが進化！
●全画面感度調整‐画像を見ながら楽々セッティング可能
●同一周波数2画面表示‐2画面に分割して別々感度調整が可能
●底質判別機能‐数値とグラフで底質の見極めが簡単にできる
●LEDバックライト搭載で省エネ＆明るく見やすい！
●地図2画面表示・同一周波数2画面表示などその他にも便利な機能を多数搭載！

YFH シリーズ

これまでの魚探とは違い、受信した微弱な信号をダイレクトにデジタル変換する新しい技術を導入したモデルです。
これにより、状況に応じた最適なフィルタリングが可能になり、深場ではさらに深い海底をとらえ、浅場ではより高分解能を実現し、水深に応じた最適な映像を表示します。
また、1クラス上のモデルを凌駕するシャープで雑音(ノイズ)の少ない高品質な画像表現を実現しました。

魚探がより身近な存在となり、より必須アイテムに！

NEW　おさかな深度表示　魚群の位置を把握できて便利！

おさかなキャラクター表示に海底からの高さ、また海面からの深さ表示（単位：m）を追加しました。１つ１つのおさかなキャラクターにサイズと深度が表示されるので便利です。

こんな機能が欲しかった！デジタンならではの多彩な機能

好評のおさかなキャラクターがパワーアップ！

おさかなサイズ機能

好評のおさかなキャラクター機能にサイズ表示を追加しました。
これまでに比べ、サイズ（1～99）で判断できるので、さらに見やすく、より釣りが楽しくなります。
さらに、瞬時に実際の映像で反応などを確認できるよう、表示/非表示のワンタッチ機能、通常画面との2画面表示を採用しました。
※おさかなサイズ機能は、100mレンジ以内で使用可能です。

鮮明な画像のセッティングが誰でもかんたんに！

全画面感度調整

これまでの魚探では感度を変更するとその時点から変わっていましたが、デジタル魚探では画面上（過去の記録）の感度の変更ができるようになりました。この機能が搭載されたことで、画面全体（過去の記録）を見ながら感度調整ができるため、これから魚探をはじめる方でも鮮明な画像をマニュアル（手動）セッティングできます。

１台で二役機能！

高性能CPU搭載で、海岸線をスピーディに描画

地図2画面表示

広域と詳細の2つの地図を同時に表示します。詳細地図で通過地点を確認しながら、広域地図では全体のイメージをつかみながらの航行が可能です。

別々の感度設定が可能

同一周波数2画面表示

ひとつの海中の情報を2画面に分けてそれぞれの感度を設定することにより異なった表示ができます。

AISターゲット表示機能　他船の動きを把握して安全航海サポート！

AIS受信機（別売）で受信した、他船の識別情報を表示することができます。（オプションの接続ケーブルが必要です。）

ターゲットにカーソルを合わせると、MMSI番号と船名（静的情報が受信できている場合のみ）を表示させることができます。

その状態で“実行キー”を押すと、さらに詳しい情報を表示させることができます。

NEW ヤマハ艇用 Gスカッパー取付振動子

[対応装備機種]

YFHVI07W-F66i・YFHVI084-F66i・YFHVI084-F66i-W・YFHVI104-F66i・YFHVI104-F66i-W

振動子TD-28（600W 50/200kHz）にネジ溝を切ったことにより、直接イケス内Gスカッパーの振動子をネジ込んで取り付けることが可能となりました。 Gスカッパーであれば誰でも簡単に、しかも均一に取り付けできます。

【イケス内から見た状態】

【船底から見た状態】

[注意]

イケス内になる入水側2ヶ所の内いづれかの1ヶ所に取り付けてください。取り付けることにより、イケス面の水位が変動することがありますが、その際には、水位調整が可能な「マルブリーザーパイプ」などを並用してください。イケス内に入水側、排水側各1ヶ所しかない場合はイケスとして使用できなくなります。

NEW 時間マーカー表示～おおよその到達時間が分かる！～

現在のスピード（船速）に応じて、時間マーカー（円）のエッジまでの所要時間と距離を表示します。面倒な設定をしなくても地図画面上でおおよその到達時間が分かる便利な機能です。

※地図の縮尺レンジに合わせた時間マーカー（円）を小・中・大の3パターン用意しました。お好みのサイズに設定してください。

【時間マーカー：小】

【時間マーカー：中】

【時間マーカー：大】

その他の便利機能

●オーシャングラフィックモード

進行方向の状況を捉えやすく表示

●フロントワイド

進行方向エリアを広く見やすく表示

●魚探距離スケール表示

魚探画面上に横軸方向の距離を表示

●探知範囲表示機能

魚探/地図画面上に探知範囲を表示！

●潮汐グラフ・気象情報表示

気象情報はDGPSのみ対応

●マーク位置の日時・水深・水温表示

マーク時に自動登録されます

●魚探カーソル機能

ピンポイントでボートを戻せる！

●超音波発振停止

魚探を使用しない時の省電力機能

●かんたんマーク編集

色・形の変更、コメントもらくらく編集！

●海の駅・シースタイル表示

全国の情報を内蔵しています

●底質判別機能

底質の見極めに役立ちます！

●画面保存機能

画像データとして記録できます！

●インパネモード

航海に必要な情報をまとめて表示！

スペック表

GPSプロッターデジタル魚探　YFHV104シリーズ
■基本
タイプ	10.4型ワイドカラー液晶
表面画面	横型/縦型/縦逆/横逆
表面部ドット数	640Ｘ480
電源電圧	DC11-35V
消費電力/電流（平均）	約20W 1.6A-12V
本体寸法	横置　268HX238.5WX130Dmm
本体寸法	縦置　239.2HX268WX120Dmm
本体質量	約2.3kg
■魚探部
出力周波数	600w仕様(50/200kHz) 1kw仕様(50/200kHz) 2kw使用(50kHz-2kW/200kHz-1kW)
推進表示範囲	600w仕様(0～1,000m) 1kw仕様(0～1,500m)、 2kw仕様(0～1,500m)
魚探自動設定・拡大・拡大倍率・Aモード・フィッシュアラーム・深度アラーム・画像送り水温補正・メニュー内容記憶・システムリセット
■GPSプロッター部
縮尺サイズ	0.005～500NM
プロット間隔	1～20分又は0.01-2NM間隔
航跡記憶点数	32,000点+（8,000点×4）
マーク記憶点数	目的地　1,000点+（250×4）イベント　24,000点+（6,000点×4）
作図機能・地図塗潰/回転・ルート機能・潮汐グラフ・NMEA出力 AISターゲット表示機能(別売りAIS受信機及び接続ケーブルが必要)
